مقدمه : قلب تپنده نیروگاه

نیروگاه‌های خورشیدی یکی از مهم‌ترین فناوری‌های تولید برق پاک در قرن بیست‌ و یکم به‌ شمار می‌روند.

با افزایش تقاضا برای انرژی پایدار، استفاده از سامانه‌های فتوولتائیک در سراسر جهان رشد چشمگیری داشته است.

اما قلب تپنده هر نیروگاه خورشیدی، دستگاهی است که انرژی ذخیره‌شده در پنل‌ها را به فرم قابل استفاده برای شبکه و مصرف‌ کننده‌ ها تبدیل می‌کند.

آن دستگاه همان اینورتر در نیروگاه خورشیدی است.

اینورتر در نیروگاه خورشیدی نقش حیاتی در چرخه تبدیل انرژی دارد.

آن‌ها جریان مستقیم تولیدشده توسط صفحات خورشیدی را به جریان متناوب استاندارد برای شبکه برق تبدیل می‌کنند.

بدون این مبدل‌ها، انرژی خورشیدی غیرقابل استفاده برای بیشتر تجهیزات خانگی، صنعتی، و شبکه سراسری خواهد بود.

علاوه بر وظیفه اصلی تبدیل جریان، اینورتر در نیروگاه خورشیدی مجموعه‌ای از عملکردهای هوشمند دیگر را هم بر عهده دارد.

از جمله پایش مصرف و تولید، هماهنگی با باتری‌ها، حفاظت در برابر اتصال کوتاه یا افزایش دمای مدار، و کنترل بهینه توان خروجی بر اساس شرایط نور و حرارت.

در واقع، اینورتر در نیروگاه خورشیدی نه فقط یک مبدل الکتریکی بلکه بخش مدیریتی و مغز سیستم خورشیدی محسوب می‌شود.

در نیروگاه‌های متوسط و بزرگ، انتخاب نوع و ظرفیت اینورتر در نیروگاه خورشیدی می‌تواند تفاوت قابل توجهی در راندمان کلی، هزینه نگهداری، و طول عمر تجهیزات ایجاد کند.

به همین دلیل شناخت دقیق انواع اینورتر در نیروگاه خورشیدی، ویژگی‌های فنی آن‌ها، و نحوه عملکردشان یکی از گام‌های اساسی در طراحی و بهره‌برداری نیروگاه‌های خورشیدی است.

۱. ساختار و نحوه عملکرد اینورتر در نیروگاه خورشیدی

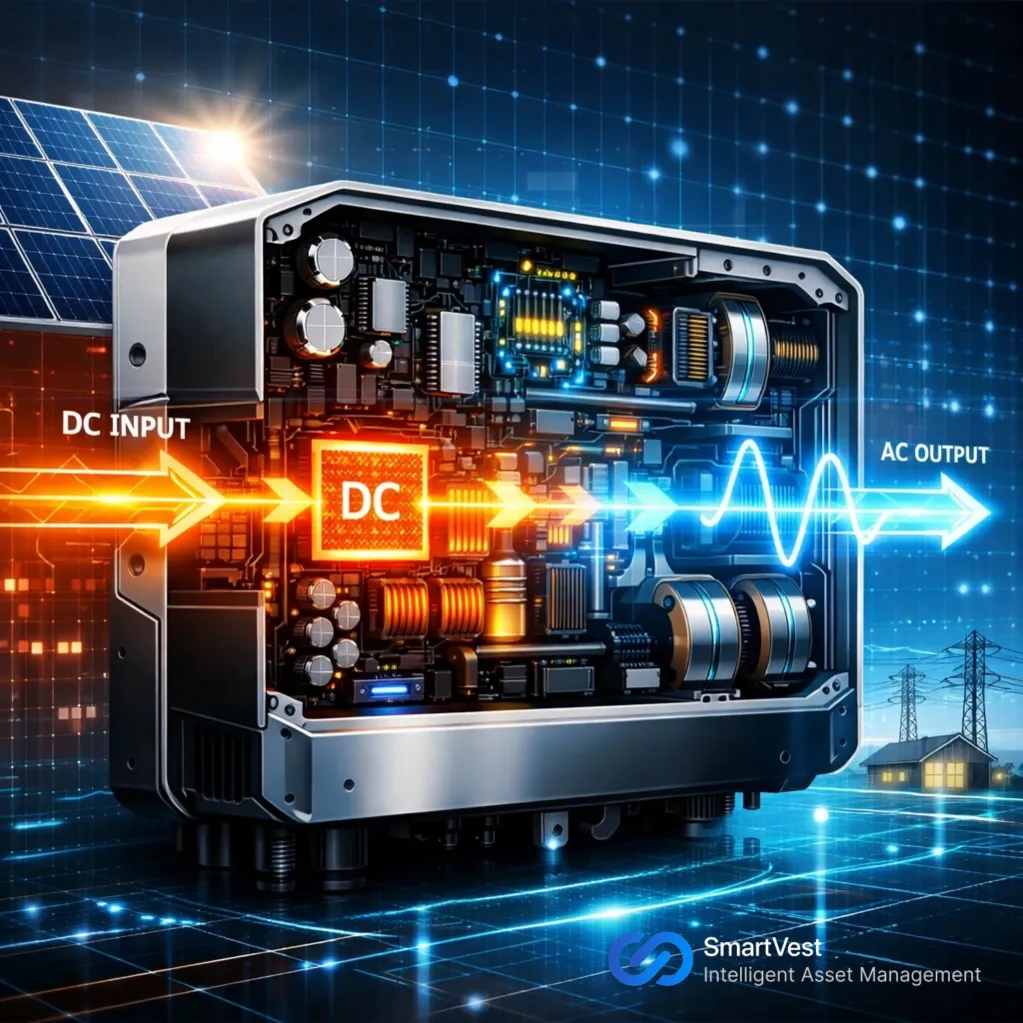

در هر نیروگاه خورشیدی، انرژی از طریق پنل‌های فتوولتائیک به صورت جریان مستقیم (DC) تولید می‌شود.

اما شبکه برق عمومی و بیشتر تجهیزات مصرفی با جریان متناوب (AC) کار می‌کنند.

در این نقطه است که اینورتر وارد عمل می‌شود.

وظیفهٔ اصلی آن تبدیل برق DC پنل‌ها به برق AC استاندارد با ولتاژ و فرکانس کنترل‌ شده است.

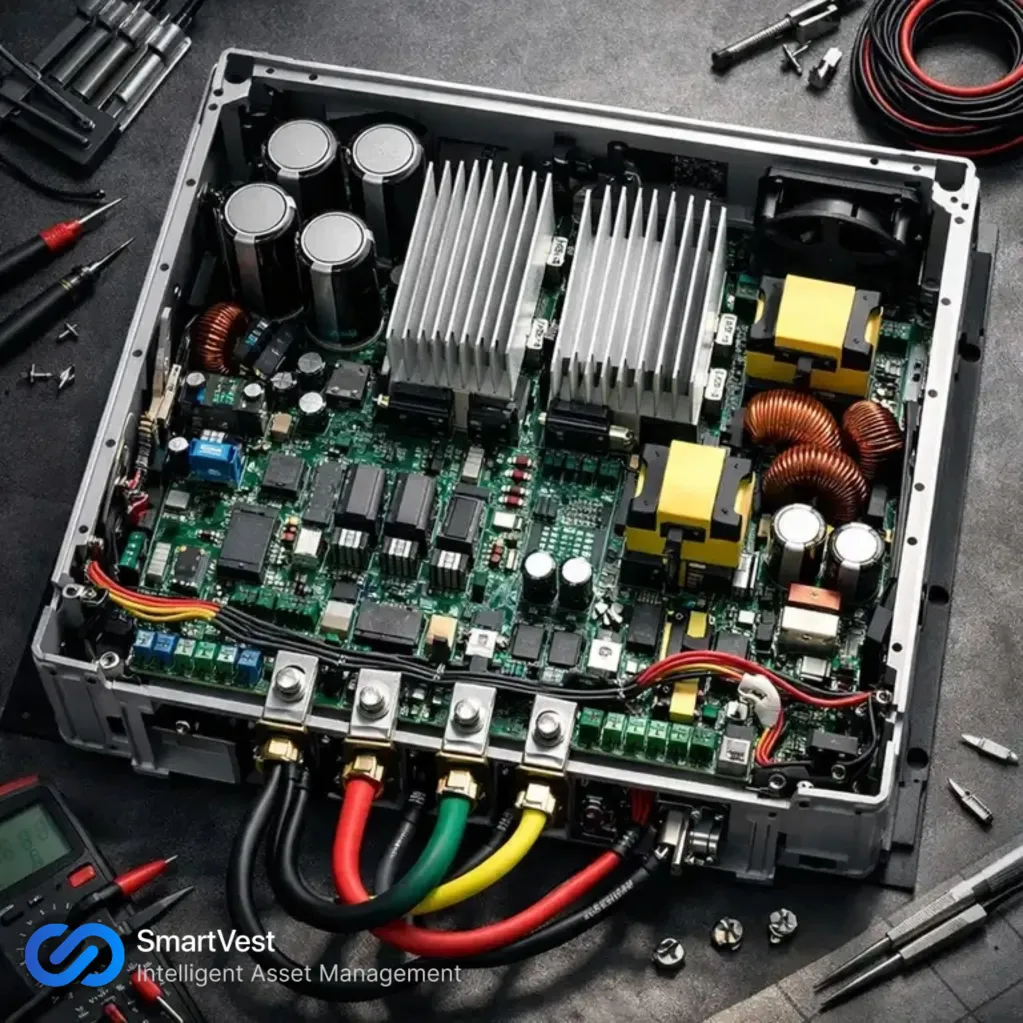

ساختار داخلی اینورتر از چند بخش اساسی تشکیل شده است.

اول، بخش ورودی یا DC Input که مستقیماً به خروجی آرایه خورشیدی متصل می‌شود.

دوم، مدار سوئیچینگ شامل ترانزیستورهای قدرت مانند IGBT یا MOSFET است که وظیفهٔ کلیدزنی سریع برای تولید شکل موج متناوب را بر عهده دارند.

سوم، واحد فیلتر و اصلاح‌کننده که اعوجاج‌های هارمونیکی را کاهش داده و توان خروجی را در محدودهٔ استاندارد نگه می‌دارد.

در نهایت بخش کنترل و مانیتورینگ وجود دارد که عملکرد کلی سیستم را تنظیم و نظارت می‌کند.

اینورتر باید توانایی هماهنگی کامل با تعداد زیاد ماژول‌های پنل را داشته باشد.

کنترل دقیق نقطهٔ حداکثر توان (MPPT) از جمله ویژگی‌های کلیدی آن است.

این عملکرد باعث می‌شود هر پنل در شرایط نوری متفاوت، بیشترین انرژی ممکن را تولید کرده و به ورودی اینورتر ارسال کند.

در نبود سیستم MPPT، بخش زیادی از انرژی خورشیدی بدون استفاده باقی می‌ماند.

عملکرد دینامیکی اینورتر فقط به تبدیل توان محدود نمی‌شود.

در شرایطی که شبکه دچار نوسان یا مشکل ولتاژ شود، اینورتر باید به‌ صورت خودکار واکنش نشان دهد.

مثلاً در حالت افت ولتاژ یا افزایش فرکانس، سیستم حفاظتی فعال می‌شود و خروجی را قطع می‌کند تا از آسیب به تجهیزات و خود شبکه جلوگیری شود.

بخش کنترلی هوشمند در اینورتر همچنین داده‌های مربوط به تولید انرژی، راندمان لحظه‌ ای و دمای داخلی را جمع‌آوری و از طریق اینترفیس‌های مخابراتی مانند RS485، Wi-Fi یا Ethernet به سیستم مانیتورینگ ارسال می‌کند.

این قابلیت امکان بررسی دائمی عملکرد نیروگاه و تشخیص سریع خطاها را فراهم می‌سازد.

در مجموع، ساختار پیچیده و چندلایه اینورتر آن را به یکی از مهم‌ترین اجزای شبکهٔ تولید انرژی تجدیدپذیر تبدیل کرده است.

بدون عملکرد دقیق آن، کل سامانهٔ خورشیدی قادر به تزریق توان پایدار و ایمن به شبکه نخواهد بود.

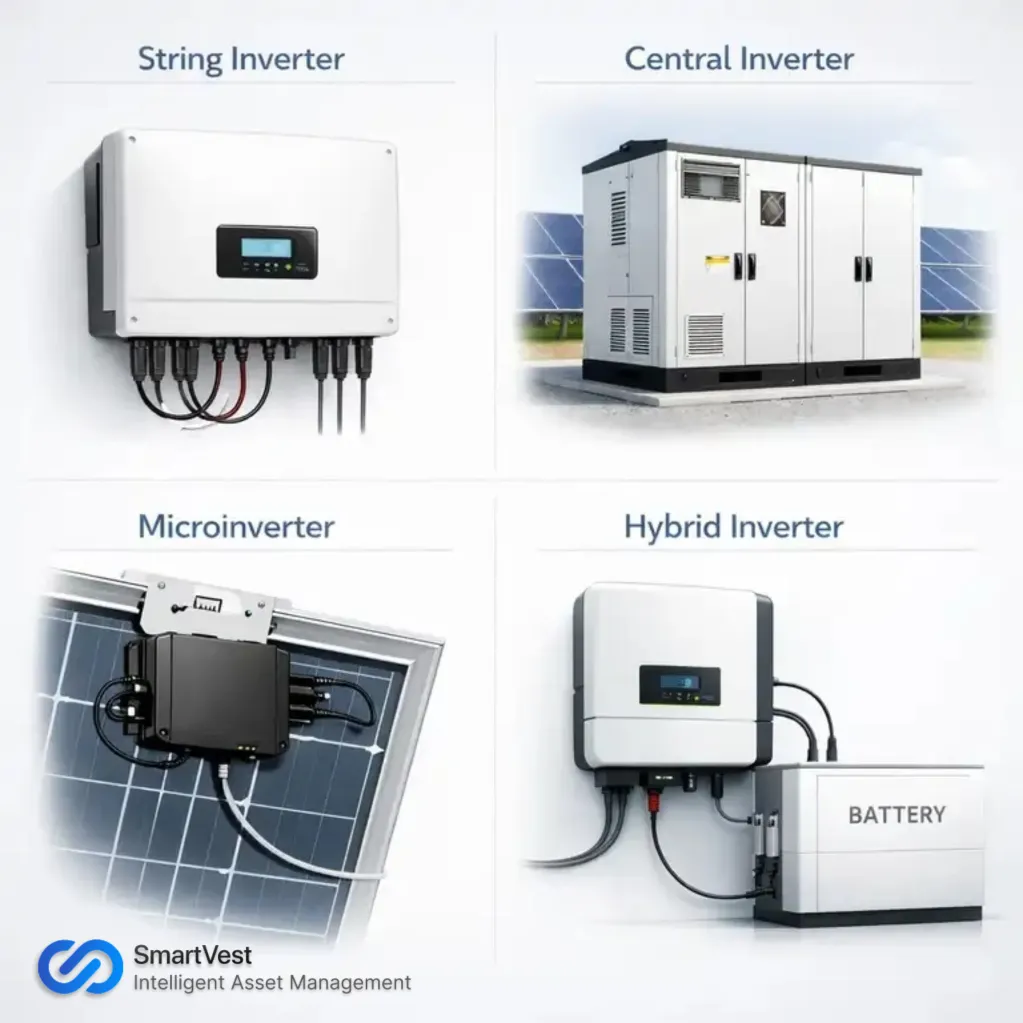

۲. انواع اینورتر در نیروگاه خورشیدی و کاربرد هرکدام

تکنولوژی اینورتر در نیروگاه خورشیدی به سرعت پیشرفت کرده و امروز شاهد تنوع زیادی در انواع این دستگاه‌ها هستیم که هر کدام برای کاربرد خاصی بهینه‌ سازی شده‌اند.

شناخت این انواع به انتخاب درست اینورتر در نیروگاه خورشیدی کمک شایانی می‌کند.

• اینورترهای استرینگ (String Inverters):

این نوع اینورتر رایج‌ ترین گزینه برای سامانه‌های مسکونی و تجاری کوچک تا متوسط است.

در این سیستم، تعدادی پنل خورشیدی به صورت سری (یک رشته یا استرینگ) به هم متصل می‌شوند و خروجی DC این رشته به یک اینورتر مرکزی متصل می‌شود.

مزیت اصلی این نوع، هزینه اولیه کمتر و نصب ساده‌تر است.

اما، اگر یکی از پنل‌ها در یک رشته دچار مشکل سایه‌اندازی یا خرابی شود، راندمان کل رشته تحت تأثیر قرار می‌گیرد.

• اینورترهای مرکزی (Central Inverters):

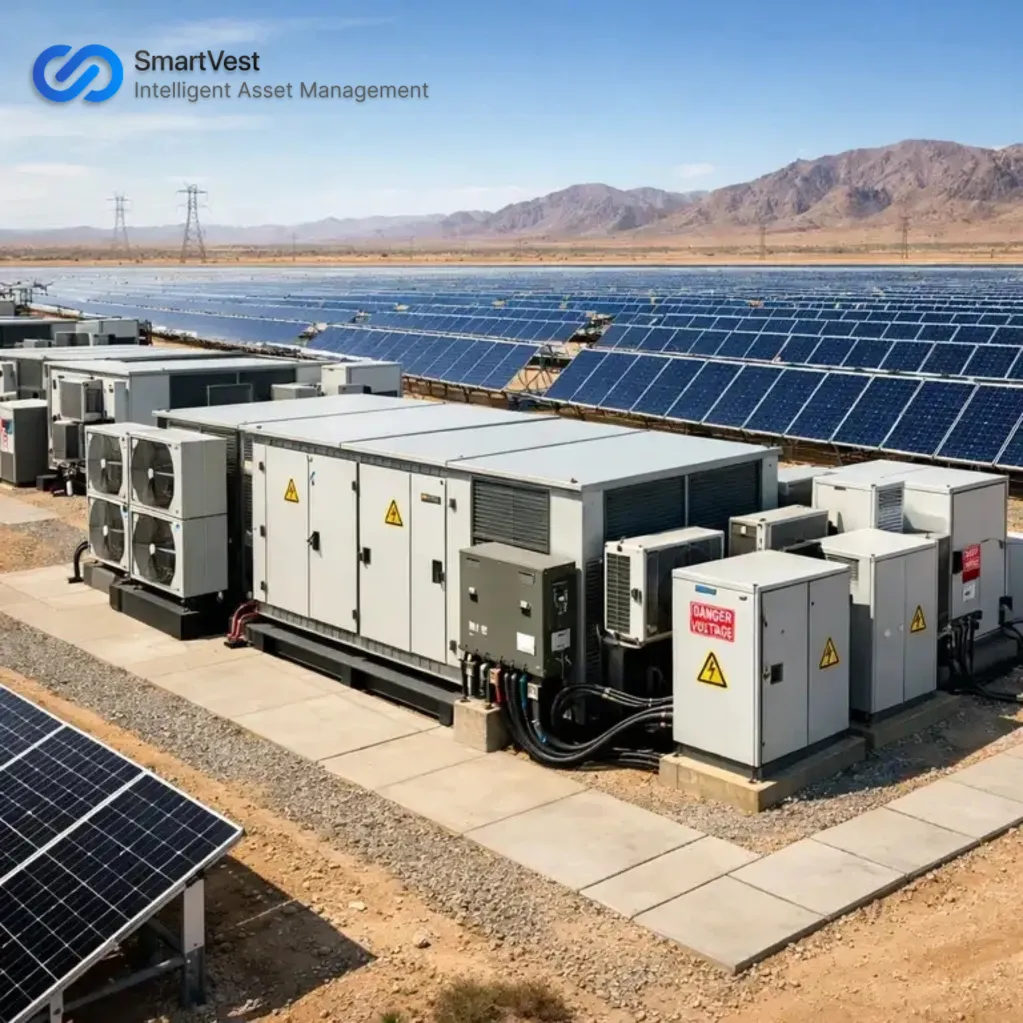

این اینورتر در نیروگاه خورشیدی برای پروژه‌های بزرگ در مقیاس نیروگاهی استفاده می‌شود.

مشابه اینورترهای استرینگ، چندین رشته پنل به یک اینورتر مرکزی بزرگ متصل می‌شوند.

این دستگاه‌ها توان خروجی بسیار بالایی دارند و برای مقیاس مگاوات طراحی شده‌اند.

نصب و نگهداری آن‌ها نیازمند تخصص بالاتری است و نقطه مرکزی شکست سیستم محسوب می‌شوند.

• میکرو اینورترها (Microinverters):

هر میکرو اینورتر به صورت جداگانه به یک پنل خورشیدی متصل می‌شود.

این اینورتر در نیروگاه خورشیدی به هر پنل اجازه می‌دهد تا به طور مستقل بهینه شود.

این امر باعث افزایش چشمگیر راندمان کلی سیستم، به‌خصوص در مواردی که سایه‌اندازی یا اختلاف زاویه پنل‌ها وجود دارد، می‌شود.

همچنین، عیب‌یابی و نظارت بر عملکرد هر پنل به صورت مجزا امکان‌پذیر است.

هزینه اولیه میکرو اینورترها بالاتر است، اما مزایای عملکردی آن‌ها در بسیاری از سناریوها، این هزینه را توجیه می‌کند.

• اینورترهای هیبریدی (Hybrid Inverters):

این نوع اینورتر پیشرفته‌ ترین گزینه محسوب می‌شود که قابلیت اتصال به شبکه، باتری ذخیره‌سازی، و پنل‌های خورشیدی را به طور همزمان دارد.

این اینورتر در نیروگاه خورشیدی امکان مدیریت هوشمند انرژی را فراهم می‌کند؛ به این صورت که می‌تواند برق تولیدی را مستقیماً به مصرف‌کننده‌ها برساند، در باتری ذخیره کند، یا به شبکه تزریق نماید.

اینورترهای هیبریدی برای سامانه‌هایی که نیاز به ذخیره‌سازی انرژی یا برق اضطراری دارند، ایده‌آل هستند.

هر کدام از این انواع اینورتر در نیروگاه خورشیدی مزایا و معایب خاص خود را دارند و انتخاب بهترین گزینه به عواملی مانند اندازه پروژه، بودجه، شرایط محیطی، و نیازهای انرژی بستگی دارد.

۳. نکات فنی کلیدی در انتخاب اینورتر در نیروگاه خورشیدی

انتخاب صحیح اینورتر در نیروگاه خورشیدی تأثیر مستقیم بر بهره‌ وری، ایمنی، و طول عمر کل سامانه دارد.

در این بخش به برخی نکات فنی حیاتی اشاره می‌کنیم:

• راندمان (Efficiency):

این پارامتر نشان‌ دهنده میزان تبدیل انرژی DC به AC است.

هرچه راندمان اینورتر در نیروگاه خورشیدی بالاتر باشد، انرژی کمتری در فرآیند تبدیل هدر می‌رود.

اینورترهای مدرن معمولاً راندمانی بین ۹۵% تا ۹۹% دارند.

راندمان حداکثر و راندمان وزنی (European or California Efficiency) دو معیار مهم در این زمینه هستند.

• قابلیت MPPT (Maximum Power Point Tracking):

همانطور که پیشتر ذکر شد، قابلیت MPPT برای به حداکثر رساندن تولید انرژی از پنل‌ها، به‌ویژه در شرایط متغیر نور خورشید، ضروری است.

تعداد و نوع الگوریتم‌های MPPT در اینورتر در نیروگاه خورشیدی بر عملکرد کلی سیستم تأثیرگذار است.

اینورترهایی با چندین MPPT مجزا برای آرایه‌های پنل که در زوایای مختلف نصب شده‌اند، ارجحیت دارند.

• ولتاژ و جریان ورودی/خروجی:

محدوده ولتاژ DC ورودی اینورتر باید با ولتاژ تولیدی آرایه پنل‌ها سازگار باشد.

همچنین، ولتاژ و فرکانس خروجی AC باید با استاندارد شبکه برق محل تطابق داشته باشد.

جریان خروجی اینورتر نیز باید متناسب با ظرفیت مورد نیاز باشد.

• مقاومت محیطی و درجه حفاظت (IP Rating):

بسیاری از اینورتر در نیروگاه خورشیدی در فضای باز نصب می‌شوند.

بنابراین، مقاومت آن‌ها در برابر گرد و غبار، رطوبت، و تغییرات دما حیاتی است.

درجه حفاظت IP65 یا بالاتر معمولاً برای این منظور توصیه می‌شود.

• قابلیت‌های ارتباطی و مانیتورینگ:

یک اینورتر در نیروگاه خورشیدی خوب باید امکان اتصال به سیستم‌های مانیتورینگ را فراهم کند.

پروتکل‌های ارتباطی مانند Modbus، CAN bus، یا رابط‌های بی‌سیم Wi-Fi و GPRS امکان نظارت لحظه‌ ای بر عملکرد، ثبت داده‌ها، و تشخیص خطا را فراهم می‌آورند.

• گارانتی و پشتیبانی:

طول عمر مفید اینورتر ها معمولاً بین ۱۰ تا ۲۰ سال است.

انتخاب برندی با گارانتی معتبر و خدمات پس از فروش قوی، ریسک سرمایه‌گذاری را کاهش می‌دهد.

۴. ملاحظات طراحی، نصب و نگهداری اینورتر در نیروگاه خورشیدی

نصب صحیح و نگهداری منظم اینورترها برای اطمینان از عملکرد بهینه و طول عمر دستگاه ضروری است.

• محل نصب:

اینورتر در نیروگاه خورشیدی باید در مکانی نصب شود که تهویه مناسبی داشته باشد تا از گرم شدن بیش از حد جلوگیری شود.

قرار گرفتن در معرض تابش مستقیم خورشید یا شرایط آب و هوایی شدید باید به حداقل برسد.

همچنین، دسترسی آسان برای بازرسی و نگهداری باید مد نظر قرار گیرد.

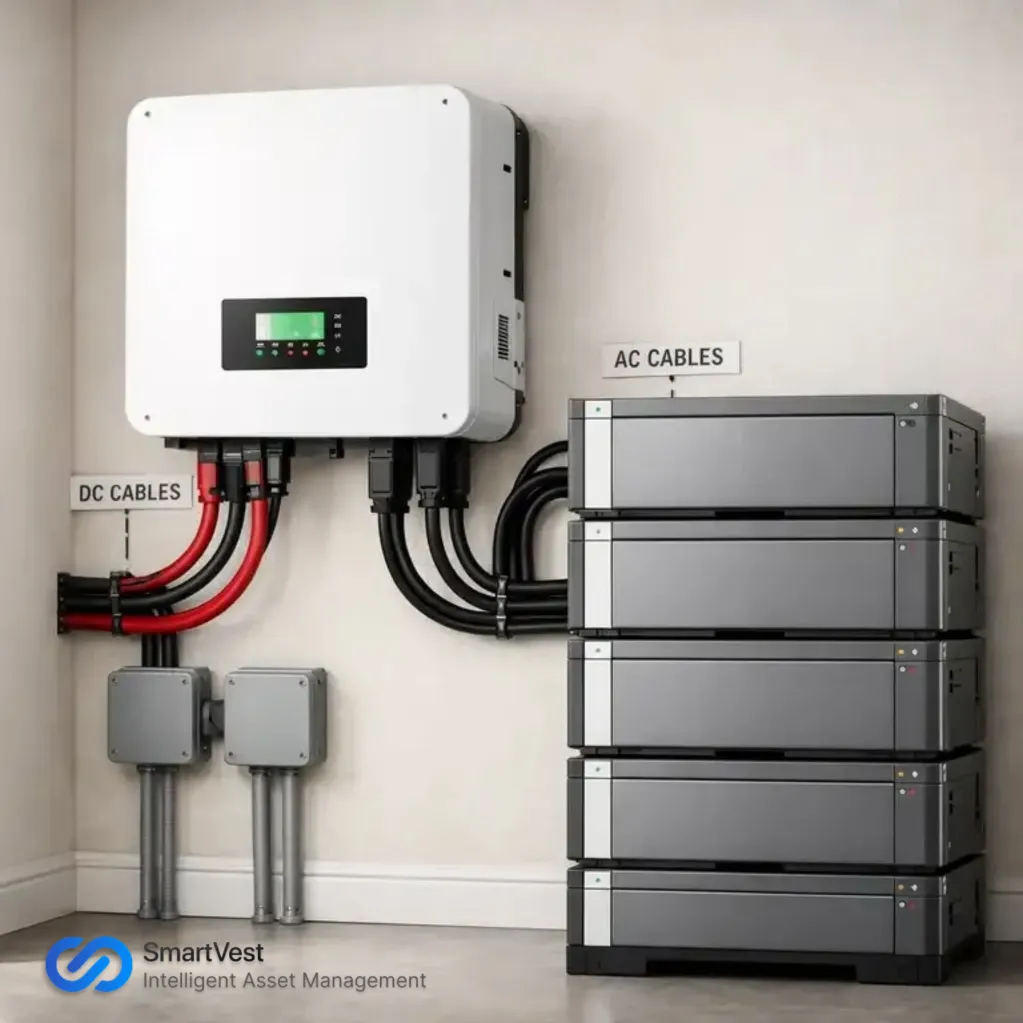

• سیم‌کشی و اتصالات:

استفاده از کابل‌های با سایز مناسب و اتصالات مطمئن در بخش DC و AC اینورتر حیاتی است.

اتصالات سست یا نامناسب می‌توانند منجر به اتلاف انرژی، گرم شدن بیش از حد، و حتی آتش‌ سوزی شوند.

رعایت دقیق دستورالعمل‌های سازنده در این زمینه الزامی است.

• سیستم خنک‌کننده:

بسیاری از اینورتر در نیروگاه خورشیدی از سیستم‌های خنک‌ کننده طبیعی (هیت‌سینک) یا فعال (فن) استفاده می‌کنند.

تمیز نگه داشتن هیت‌ سینک‌ها و اطمینان از عملکرد صحیح فن‌ها برای حفظ راندمان و جلوگیری از داغ شدن بیش از حد اینورتر مهم است.

• بازرسی‌های دوره‌ای:

بازدیدهای منظم از اینورتر در نیروگاه خورشیدی برای بررسی وضعیت ظاهری، تمیز کردن فیلترها، و اطمینان از صحت عملکرد چراغ‌ های نشانگر و صفحه نمایش ضروری است.

بررسی اتصالات و کابل‌ها نیز باید بخشی از این بازرسی‌ها باشد.

• بروزرسانی نرم‌افزار:

برخی اینورتر در نیروگاه خورشیدی قابلیت بروزرسانی نرم‌ افزار داخلی را دارند.

این بروزرسانی‌ها می‌توانند شامل بهبود الگوریتم‌های MPPT، افزایش ویژگی‌های ایمنی، یا رفع باگ‌ها باشند.

اطمینان از به‌ روز بودن نرم‌افزار اینورتر در نیروگاه خورشیدی به بهبود عملکرد و امنیت سیستم کمک می‌کند.

۵. روندهای نوین در اینورترهای نیروگاه خورشیدی

دنیای انرژی‌ های تجدید پذیر به سرعت در حال تحول است و اینورتر نیز از این قاعده مستثنی نیست.

آخرین نوآوری‌ ها بر افزایش هوشمندی، انعطاف‌ پذیری، و یکپارچگی سیستم‌ های خورشیدی تمرکز دارند.

• اینورترهای هوشمند و اتصال به شبکه هوشمند (Smart Grid):

اینورتر در نیروگاه خورشیدی آینده، نقش فعال‌ تری در شبکه‌های هوشمند ایفا خواهد کرد.

این اینورترها قادر خواهند بود به صورت خودکار با شبکه ارتباط برقرار کرده و در تنظیم فرکانس و ولتاژ شبکه مشارکت کنند.

قابلیت مدیریت مصرف انرژی در سمت مصرف‌کننده (Demand Response) نیز از ویژگی‌های این نسل از اینورتر خواهد بود.

• یکپارچگی با سیستم‌ های ذخیره‌ سازی انرژی:

با کاهش هزینه‌ های باتری‌ها، ترکیب اینورتر در نیروگاه خورشیدی با سیستم‌های ذخیره‌ سازی به امری رایج تبدیل شده است.

اینورترهای هیبریدی پیشرفته‌ تر، امکان مدیریت پیچیده شارژ و دشارژ باتری‌ها را بر اساس الگوهای مصرف و تعرفه‌ های برق فراهم می‌کنند.

• استفاده از هوش مصنوعی (AI) و یادگیری ماشین (ML):

کاربرد AI و ML در اینورترها برای پیش‌ بینی دقیق‌تر تولید انرژی، تشخیص زودهنگام خطاها، و بهینه‌ سازی عملکرد بر اساس داده‌های تاریخی در حال افزایش است.

این فناوری‌ها به اینورتر در نیروگاه خورشیدی اجازه می‌دهند تا خود را با شرایط متغیر تطبیق داده و حداکثر بازدهی را تضمین کند.

• اینورترهای با قابلیت اطمینان بالاتر:

سازندگان تلاش می‌کنند تا با استفاده از قطعات با کیفیت‌ تر و طراحی‌های مقاوم‌ تر، طول عمر و قابلیت اطمینان اینورتر در نیروگاه خورشیدی را افزایش دهند.

کاهش نیاز به نگهداری و تعویض زودهنگام، مزیت اقتصادی قابل توجهی برای صاحبان نیروگاه‌ های خورشیدی ایجاد می‌کند.

پیشرفت در تکنولوژی اینورتر در نیروگاه خورشیدی نقشی کلیدی در موفقیت و گسترش انرژی پاک خواهد داشت.

۶. جمع‌بندی: اهمیت حیاتی اینورتر در موفقیت نیروگاه خورشیدی

در پایان این بررسی جامع، مشخص می‌شود که اینورتر فراتر از یک قطعه مبدل ساده است.

این دستگاه، ستون فقرات هر سیستم فتوولتائیک محسوب می‌شود که وظایف حیاتی تبدیل انرژی، بهینه‌ سازی تولید، تضمین ایمنی، و امکان مانیتورینگ را بر عهده دارد.

انتخاب درست اینورتر در نیروگاه خورشیدی بر اساس نوع پروژه، ظرفیت مورد نیاز، و شرایط محیطی، از اهمیت بالایی برخوردار است.

انواع مختلف اینورتر در نیروگاه خورشیدی، از استرینگ و مرکزی گرفته تا میکرو و هیبریدی، هر کدام پاسخی به نیازهای خاصی هستند.

درک عمیق عملکرد MPPT، راندمان، و ویژگی‌های حفاظتی، به تصمیم‌ گیری آگاهانه کمک می‌کند.

همچنین، نصب صحیح و نگهداری منظم اینورتر نقش بسزایی در افزایش طول عمر و کاهش هزینه‌ های عملیاتی دارد.

با توجه به پیشرفت‌ های مداوم در تکنولوژی، اینورتر در نیروگاه خورشیدی هوشمندتر، کارآمدتر، و یکپارچه‌ تر از همیشه خواهد شد و نقش پررنگ‌ تری در گذار به سمت آینده‌ ای پایدار ایفا خواهد کرد.

به طور خلاصه، اینورترها، کلید اصلی بهره‌ برداری موفقیت‌ آمیز و اقتصادی از انرژی بی‌ پایان خورشید است.
